保定直流電阻測試儀接線方法圖示

時間：2019-09-17 10:09:49     來源：www.bdhuanzheng.com     作者：保定直流電阻測試儀廠家     瀏覽次數：278次

直流電阻測試儀同變壓器變比測試儀一樣，都是會經常用到的一種電氣設備。掌握正確的接線方法，有利于我們更好的應用該種產品。保定直流電阻測試儀廠家以圖示的方法給大家講解保定直流電阻測試儀的接線方法。

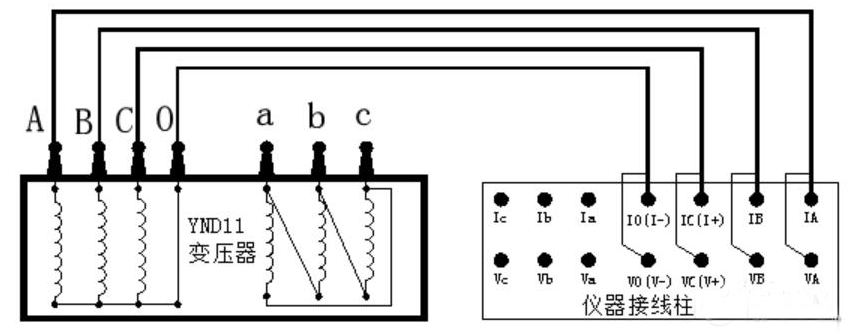

三通道測量接線：（YN繞組的同時測量）接線

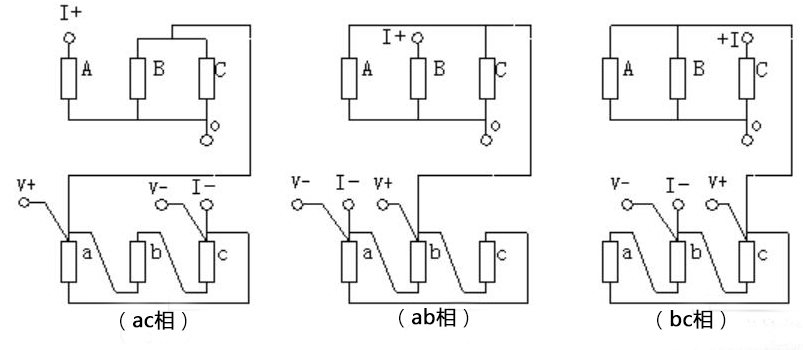

D繞組逐項測量：（D繞組各相的分別測量）D繞組接線

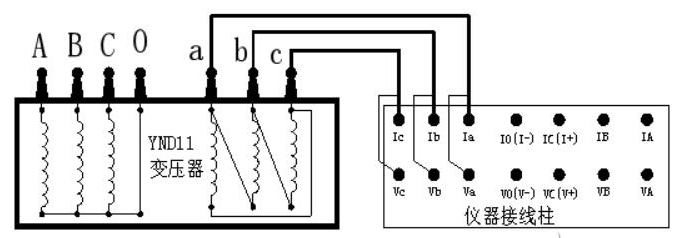

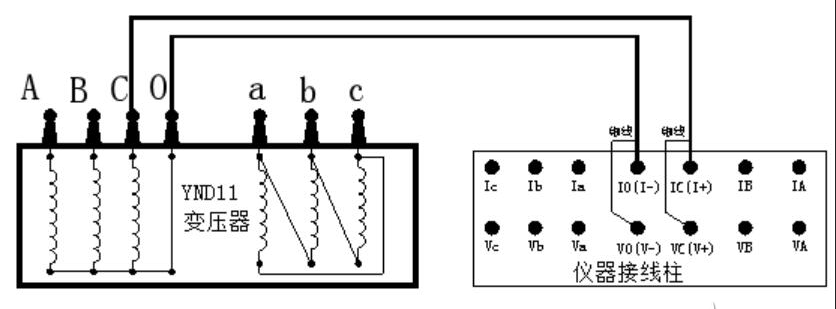

單通道直接測量接線：（YND11變壓器CO相測量）

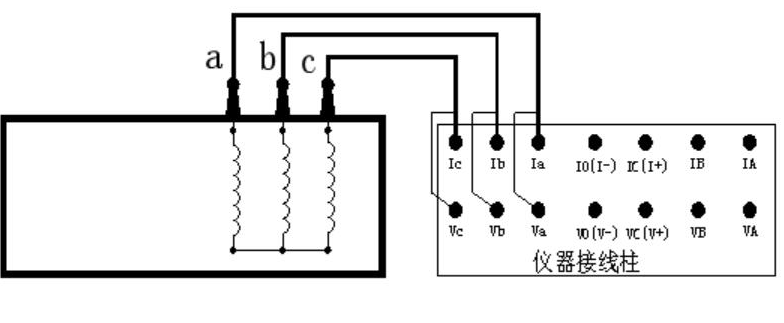

Y繞組逐項測量：（Y繞組各相的分別測量）Y繞組接線

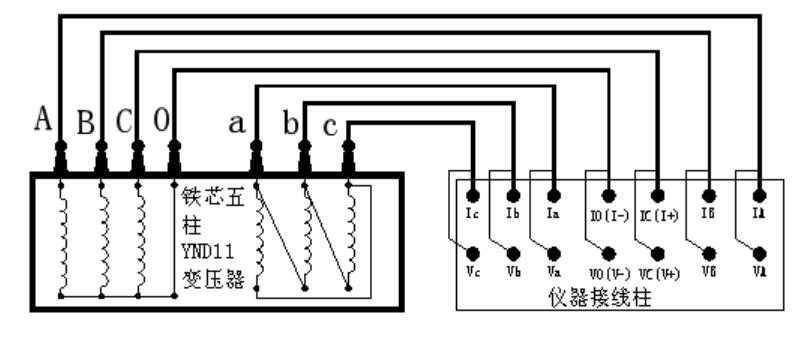

鐵芯五柱YND11變壓器助磁測量接線：（可選項和逐項助磁測量低壓繞組）

對于鐵芯五柱YND11變壓器助磁測量手動接線：可以依照圖的外接線方法接線采用單通道方法進行測量。

特別提醒：直流電阻測試儀在實際的測試工作中，需要根據實際的被試品來進行相應的接線工作，電力工作者在操作過程之前，需要熟讀產品操作說明書，并嚴格按照說明書進行操作。
